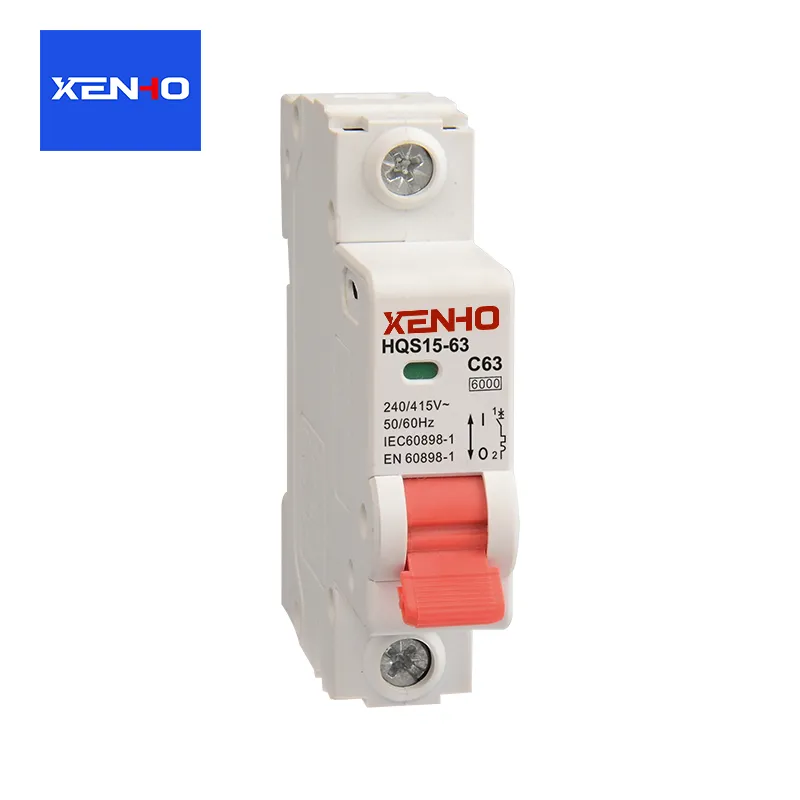

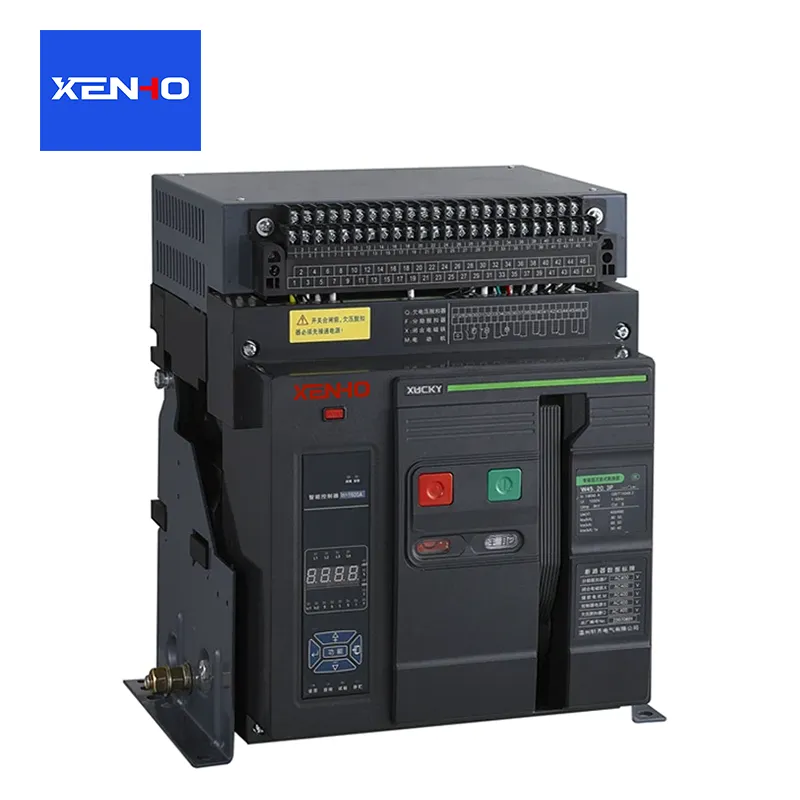

Ποια είναι η αρχή λειτουργίας ενός διακόπτη κυκλώματος;

Η αρχή λειτουργίας του αδιακόπτης κυκλώματοςπεριστρέφεται γύρω από την βασική λογική της παρακολούθησης, της κρίσης και της εκτέλεσης.  Μέσω του ενσωματωμένου μηχανισμού ενεργοποίησης και του συστήματος πυρόσβεσης τόξου, επιτυγχάνει κανονικό έλεγχο μεταγωγής κυκλώματος και ταχεία αποσύνδεση ελαττωματικών κυκλωμάτων.  Μπορεί να χωριστεί σε δύο μέρη: κανονική κατάσταση λειτουργίας και κατάσταση προστασίας από σφάλματα. Το σύστημα πυρόσβεσης τόξου είναι ένα βασικό βοηθητικό εξάρτημα που εξασφαλίζει αξιόπιστη αποσύνδεση.

Κανονική κατάσταση λειτουργίας: Σύνδεση και αποσύνδεση κυκλώματος

Χειροκίνητο/Ηλεκτρικό Κλείσιμο: Ο χειριστής χρησιμοποιεί μια λαβή ή ηλεκτρικό μηχανισμό για να μετακινήσει την κινούμενη επαφή του διακόπτη κυκλώματος προς τη σταθερή επαφή, δημιουργώντας επαφή και κλείνοντας το κύκλωμα, επιτρέποντας την κανονική μετάδοση ισχύος. Μετά το κλείσιμο, ο μηχανισμός ασφάλισης στερεώνει την κινούμενη επαφή στην κλειστή θέση, διατηρώντας τη συνέχεια του κυκλώματος.

Χειροκίνητη αποσύνδεση: Όταν τραβιέται η λαβή αποσύνδεσης, ο μηχανισμός ασφάλισης ξεκλειδώνει και η δύναμη του ελατηρίου επιστροφής προκαλεί τον διαχωρισμό της κινούμενης επαφής από τη σταθερή επαφή, σπάζοντας το κύκλωμα. Εάν το ρεύμα είναι μικρό αυτή τη στιγμή, το τόξο που δημιουργείται μεταξύ των επαφών θα σβήσει μόνο του.

Κατάσταση προστασίας από σφάλματα: Αυτόματη ενεργοποίηση και αποσύνδεση κυκλώματος

Όταν το κύκλωμα αντιμετωπίσει σφάλματα όπως υπερφόρτωση, βραχυκύκλωμα ή χαμηλή τάση, η ενσωματωμένη μονάδα ενεργοποίησης θα ενεργοποιήσει τον μηχανισμό κλειδώματος για να ξεκλειδώσει, επιτυγχάνοντας αυτόματη ενεργοποίηση. Διαφορετικά σφάλματα αντιστοιχούν σε διαφορετικές αρχές ενεργοποίησης:

Προστασία υπερφόρτωσης (αρχή θερμικής ενεργοποίησης)

Συστατικό πυρήνα: Διμεταλλική λωρίδα (αποτελούμενη από δύο μεταλλικές λωρίδες με σημαντικά διαφορετικούς συντελεστές θερμικής διαστολής).

Λογική εργασίας: Όταν το κύκλωμα είναι υπερφορτωμένο, το ρεύμα υπερβαίνει συνεχώς την ονομαστική τιμή, προκαλώντας κάμψη και παραμόρφωση της διμεταλλικής λωρίδας λόγω θέρμανσης. Όταν η παραμόρφωση φτάσει σε ένα κατώφλι, ωθεί τον μηχανισμό ασφάλισης να ξεκλειδώσει και η κινούμενη επαφή αποσυνδέει το κύκλωμα υπό τη δράση του ελατηρίου.

Χαρακτηριστικά: Καθυστερημένη δράση. οι βραχυπρόθεσμες υπερφορτώσεις (όπως η εκκίνηση του κινητήρα) δεν θα ενεργοποιήσουν την ενεργοποίηση, αποφεύγοντας την ψευδή ενεργοποίηση.

Προστασία βραχυκυκλώματος (Αρχή ηλεκτρομαγνητικής ενεργοποίησης)

Συστατικό πυρήνα: Ηλεκτρομαγνητικό πηνίο (τυλιγμένο σε σιδερένιο πυρήνα).

Λογική εργασίας: Όταν συμβαίνει βραχυκύκλωμα, το ρεύμα αυξάνεται αμέσως σε δεκάδες ή και εκατοντάδες φορές την ονομαστική τιμή. Το ηλεκτρομαγνητικό πηνίο παράγει μια ισχυρή ηλεκτρομαγνητική δύναμη, προσελκύοντας τον πυρήνα του σιδήρου για να χτυπήσει τον μηχανισμό ασφάλισης, ξεκλειδώνοντάς τον αμέσως.

Χαρακτηριστικά: Ταχεία δράση σε επίπεδο χιλιοστού του δευτερολέπτου. μπορεί να αποσυνδέσει το κύκλωμα σε πολύ σύντομο χρονικό διάστημα, αποτρέποντας τη βλάβη του τόξου στον εξοπλισμό ή την πρόκληση πυρκαγιών. Προστασία από υποτάσεις/απώλειες τάσης (Αρχή ταξιδιού υπό τάση)

Εξάρτημα πυρήνα: Πηνίο διακοπής χαμηλής τάσης, συνδεδεμένο παράλληλα με το κύκλωμα για παρακολούθηση της τάσης.

Λογική λειτουργίας: Όταν η τάση πέσει κάτω από περίπου το 70% της ονομαστικής τιμής ή χαθεί τελείως, η ηλεκτρομαγνητική δύναμη του πηνίου διακοπής εξαφανίζεται και ο σιδερένιος πυρήνας, υπό τη δράση ενός ελατηρίου, ενεργοποιεί την κλειδαριά για να ξεκλειδώσει, αποσυνδέοντας έτσι το κύκλωμα.

Λειτουργία: Αποτρέπει τη δυσλειτουργία και την καταστροφή του εξοπλισμού λόγω χαμηλής τάσης και επίσης αποτρέπει τους κινδύνους ασφαλείας που προκαλούνται από την ξαφνική εκκίνηση του εξοπλισμού κατά την επαναφορά του ρεύματος.

Προστασία από διαρροές (Αρχή προστασίας υπολειπόμενου ρεύματος)

Εξάρτημα πυρήνα: Μετασχηματιστής ρεύματος μηδενικής ακολουθίας.

Λογική εργασίας: Υπό κανονικές συνθήκες, το ρεύμα στη γραμμή φάσης και στην ουδέτερη γραμμή είναι ίσα σε μέγεθος και αντίθετα ως προς την κατεύθυνση. Η μαγνητική ροή στον πυρήνα του μετασχηματιστή αλληλοεξουδετερώνεται, με αποτέλεσμα να μην υπάρχει επαγόμενο ρεύμα εξόδου. όταν συμβαίνει διαρροή (όπως ηλεκτροπληξία σε άτομο), μέρος του ρεύματος ρέει μέσω του εδάφους, προκαλώντας ανισορροπία στο ρεύμα δύο φάσεων. Ο μετασχηματιστής παράγει ένα επαγόμενο σήμα, ενεργοποιώντας τη συσκευή διακοπής.

Χαρακτηριστικά: Χαμηλό όριο λειτουργίας (συνήθως 30mA), με προτεραιότητα την προσωπική ασφάλεια.
