Πώς να επιλέξετε τον σωστό διακόπτη κυκλώματος για προστασία από βραχυκύκλωμα και υπερφόρτωση;

Διαφορετικά σενάρια απαιτούν διαφορετικούς τύπους διακοπτών κυκλώματος για να διασφαλιστεί η κατάλληλη προστασία και η ευκολία εγκατάστασης:

Σενάρια Κατοικίας/Αστικού

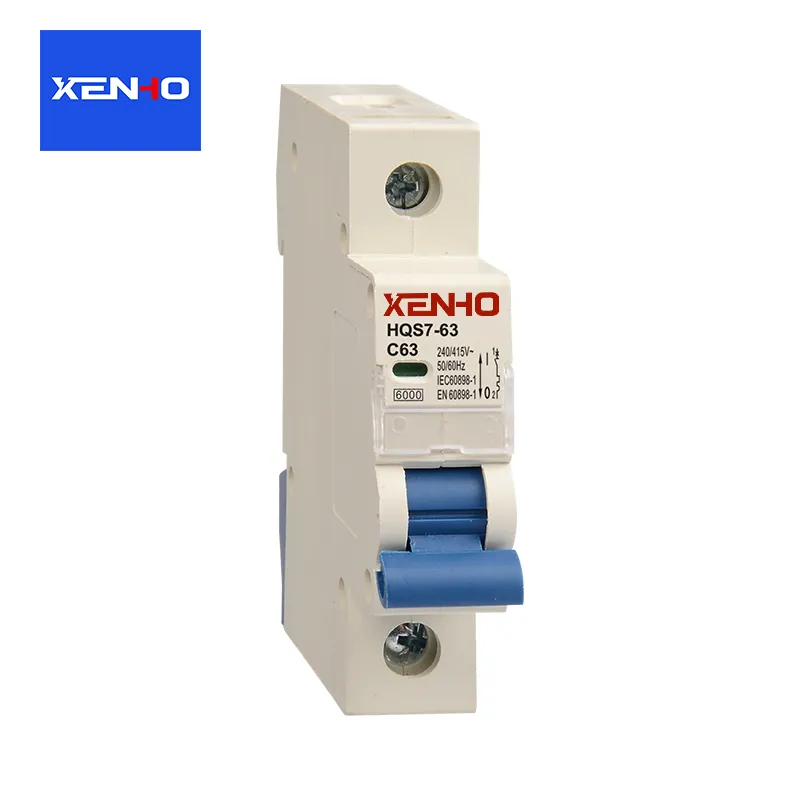

ΕπιλέγωΜινιατούρα Κύκλωμα Βreakers(MCB)

Χαρακτηριστικά: Μικρό μέγεθος, χαμηλό κόστος, ενσωματωμένη θερμομαγνητική ενεργοποίηση (παρέχοντας προστασία υπερφόρτωσης και βραχυκυκλώματος), κατάλληλη για τοποθέτηση σε ράγα DIN σε κιβώτια διανομής.

Προτάσεις επιλογής: Χρησιμοποιήστε την καμπύλη B για κυκλώματα φωτισμού, την καμπύλη C για τα κυκλώματα πρίζας/κλιματισμού και την καμπύλη C/D για συσκευές υψηλής ισχύος (όπως τα κλιματιστικά 3P).

 Βιομηχανικά/Εμπορικά σενάρια (Ρεύμα υψηλού φορτίου)

Τρέχον 63~630A: ΕπιλέξτεΧυτό αυτόματο διακόπτη κυκλώματος(MCCB), υποστηρίζει χειροκίνητη/ηλεκτρική λειτουργία, ισχυρή ικανότητα θραύσης και επεκτάσιμη λειτουργικότητα με προαιρετικά αξεσουάρ.

Τρέχον >630A: ΕπιλέξτεΑυτόματοι διακόπτες κυκλώματος αέρα(ACB), χρησιμοποιείται για συνδέσεις εισερχόμενων γραμμών/λεωφορείων σε χώρους διανομής ηλεκτρικής ενέργειας, παρέχοντας επιλεκτική προστασία για την αποφυγή μεγάλης κλίμακας διακοπές ρεύματος κατά τη διάρκεια βλαβών.

 Σενάρια Υγρών/Υψηλών Απαιτήσεων Προσωπικής Ασφάλειας

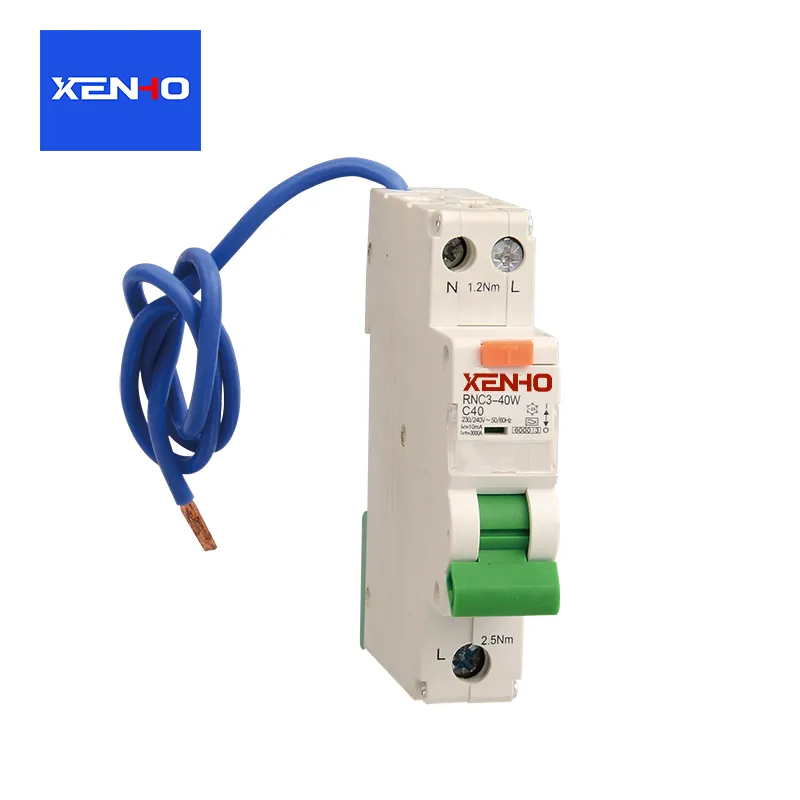

ΕπιλέγωΔιακόπτες κυκλώματος υπολειπόμενου ρεύματος(RCBO), ενσωματώνοντας προστασία από διαρροές με βάση το MCB, παρέχοντας τριπλή προστασία από "υπερφόρτωση + βραχυκύκλωμα + διαρροή", κατάλληλη για μπάνια, κουζίνες και εξωτερικά κυκλώματα.

Βασικά σημεία που πρέπει να αποφεύγετε όταν επιλέγετε διακόπτες κυκλώματος

Αποφύγετε το "υπερμέγεθος": Η χρήση ενός διακόπτη κυκλώματος με μεγάλο ονομαστικό ρεύμα για την προστασία ενός μικρού κυκλώματος ρεύματος (π.χ. ένα κύκλωμα 100A MCB που προστατεύει ένα κύκλωμα φωτισμού 10Α) θα έχει ως αποτέλεσμα την αστοχία εγκαίρως κατά τη διάρκεια υπερφόρτωσης/βραχυκυκλώματος.

Η ικανότητα διακοπής δεν μπορεί να "υποκαθορίζεται": Το εισερχόμενο άκρο πρέπει να επιλέξει μια υψηλού επιπέδου ικανότητα διακοπής (π.χ. 10 kA), διαφορετικά ο διακόπτης κυκλώματος μπορεί να εκραγεί κατά τη διάρκεια βραχυκυκλώματος.

Η λανθασμένη επιλογή καμπύλης είναι ένα βασικό λάθος: Η χρήση καμπύλης Β για κυκλώματα κινητήρα θα προκαλέσει συχνή ενόχληση και η χρήση καμπύλης D για κυκλώματα φωτισμού θα μειώσει την ευαισθησία της προστασίας υπερφόρτωσης.
